1.适用范围
本产品适用于额定电压Uo/U为1.9/3.3kV及以下采煤机及类似设备的电源连接。
2.执行标准
MT818.1—2009 煤矿用电缆 第1部分：煤矿用移动类阻燃软电缆一般规定。
MT818.2—2009 煤矿用电缆 第2部分：额定电压1.9/3.3kV及以下采煤机软电缆。
3.特点
本电缆的导体采用同向结构既提高了电缆的弯曲性，又减少了电缆外径；动力线芯绝缘采用XJ-30A乙丙绝缘橡皮；动力线芯外采用金属纤维编织加强层以提高电缆的机械性能；外护层采用XH-03A氯丁橡胶，阻燃等级达到MT386-2011《煤矿用阻燃电缆阻燃性的试验方法和判定规则》标准的要求，通过采用以上材料及技术，保证了电缆运行的安全性、可靠性。
4.电缆型号、名称、用途
|
型号 |
名称 |
规格mm2 |
结构 |
用途 |
|
|
A型 |
B型 |
||||
|
MC-0.38/0.66 |
采煤机橡套软电缆 |
16-120 |
√ |
－ |
额定电压为0.38/0.66kV采煤机及类似设备的电源连接 |

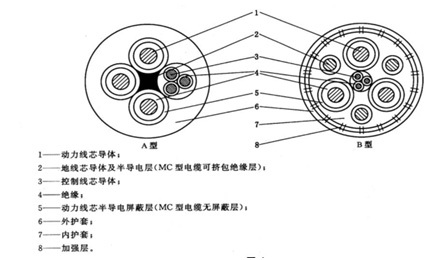

5.电缆结构图
6电缆工作条件
6.1额定电压Uo/U分别为0.38/0.66kV、0.66/1.14kV和1.9/3.3kV。
6.2电缆的最小弯曲半径为电缆直径的6倍。
6.3电缆的地线芯应良好接地。
7.工频试验电压
绝缘动力线芯和控制线芯经受表4规定的工频电压试验而不被击穿
表4工频试验电压
|
绝缘线芯类型 |
额定电压kV |
试验电压（有效值）kV |
施加电压有效值min |
|
动力线芯 |
1.9/3.3 |
6.8 |
5 |
|
0.66/1.14 |
3.7 |
||
|
0.38/0.66 |
3.0 |
||
|
控制线芯 |
－ |
1.5 |
5 |
