电压0.3/0.5kV煤矿用电钻电缆


所属分类

阻燃矿用电缆

图片名称

返回列表


1.适用范围
本产品适用于煤矿井下额定电压0.3/0.5kV及以下电钻的电源连接。

2.执行标准
MT 818.1—2009 煤矿用电缆 第1部分:煤矿用移动类软电缆一般规定。
MT 818.8—2009 煤矿用电缆 第8部分:额定电压0.3/0.5kV煤矿用电钻电缆。

3.特点
本电缆的导体采用同向结构既提高了电缆的弯曲性,又减少了电缆外径;动力线芯绝缘采用XJ-30A型乙丙绝缘橡皮,外护层采用XH-03A氯丁橡胶,阻燃等级达到MT386-2011《煤矿用阻燃电缆阻燃性的试验方法和判定规则》标准的要求,通过采用以上材料及技术,保证了电缆运行的安全性、可靠性。

4.电缆的型号名称用途

型  号

名  称

用  途

MZ-0.3/0.5

煤矿用电钻橡套电缆

煤矿井下额定电压0.3/0.5kV及以下电钻的电源连接

MZP-0.3/0.5

煤矿用电钻屏蔽橡套电缆

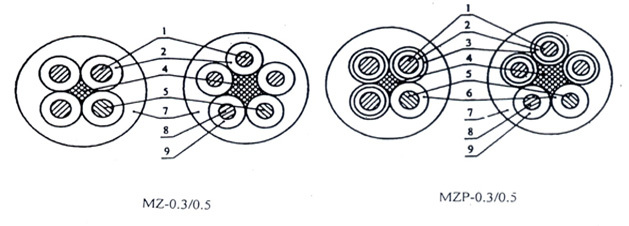

5.电缆结构图

电压0.3/0.5kV煤矿用电钻电缆

6.电缆工作条件
6.1额定电压Uo/U为0.3/0.5kV。
6.2电缆的最小弯曲半径为电缆直径的6倍。
6.3电缆的地线应良好接地。

7.工频电压试验
绝缘动力线芯和控制线芯经受表4规定的工频电压试验而不被击穿

表2

绝缘线芯类型

额定电压Uo/U(kV)

试验电压(有效值)kV

施加电压时间(min)

动力线芯

0.3/0.5

2

5

控制线芯



1.5

5
